Projeto do sistema de resfriamento de concreto: flocos de gelo, água gelada e configuração do equipamento

A hidratação do cimento bombeia calor à medida que cura e, dentro de um vazamento espesso e de grande volume, as temperaturas internas sobem facilmente para 60–80°C. O núcleo permanece quente durante dias enquanto a superfície esfria muito mais rápido, e esse encolhimento irregular cria tensão interna que se transforma em rachaduras térmicas.

O resfriamento do concreto na fase de mistura reduz a temperatura inicial de colocação antes mesmo de o concreto sair da fábrica. É muito mais econômico do que tentar consertar rachaduras após o vazamento e é necessário em quase todas as especificações de concreto em massa.

Flocos de gelo versus água gelada: o que é melhor?

A maioria das centrais dosadoras sérias não escolhe um - elas usam os dois. Um sistema combinado de flocos de gelo e água gelada oferece a mais ampla faixa de temperatura e maior flexibilidade para diferentes projetos.

Água gelada é sua camada base. Um resfriador de parafuso resfria a água de mistura até 2–5°C, o que reduz a temperatura do concreto em 3–5°C. É estável, de baixo custo de operação e perfeito para produção contínua. Funciona muito bem para climas amenos ou projetos com requisitos de temperatura relaxados.

O gelo em flocos proporciona um resfriamento mais profundo. . O gelo em flocos sai de -8 a -5°C, com enorme área de superfície por tonelada, de modo que derrete rapidamente e absorve enorme calor latente durante a mistura. Ele pode reduzir a temperatura da mistura em 6–11°C, que é o que você precisa para climas quentes ou especificações rígidas de temperatura.

Quantos flocos de gelo eu preciso por metro cúbico?

30–70 kg por metro cúbico de concreto. O número exato depende da temperatura ambiente, da temperatura inicial agregada e da temperatura de descarga desejada.

Uma observação crítica: você deve contar o gelo derretido como parte do total da água de mistura. Se você pular isso, você prejudicará a proporção água-cimento e prejudicará a resistência do concreto.

O que há em um sistema completo de resfriamento de concreto?

Para uma central dosadora padrão, uma configuração combinada de flocos de gelo + água gelada se divide em quatro seções principais:

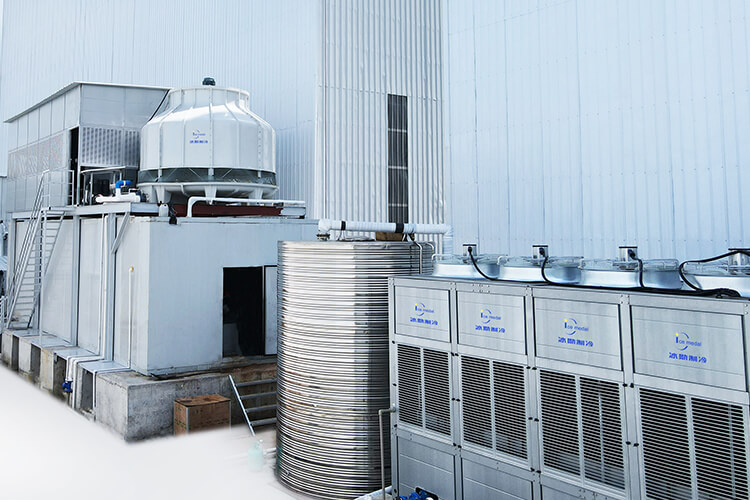

Produção e entrega de flocos de gelo

• Máquina de gelo em flocos com capacidade de 10–100 toneladas/dia , com temperatura de saída de gelo de -8 ~ -5 ° C.

• Caixa de armazenamento de gelo isolada, dimensionada para conter 1/3–1/2 da produção diária para evitar a formação de pontes de gelo.

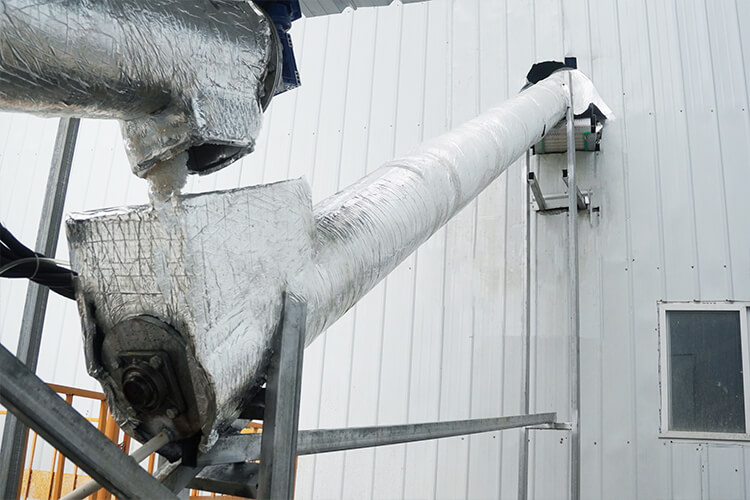

• Sistemas de raspagem de gelo dentro do silo, combinados com linha de entrega de transportador helicoidal que alimenta diretamente o misturador.

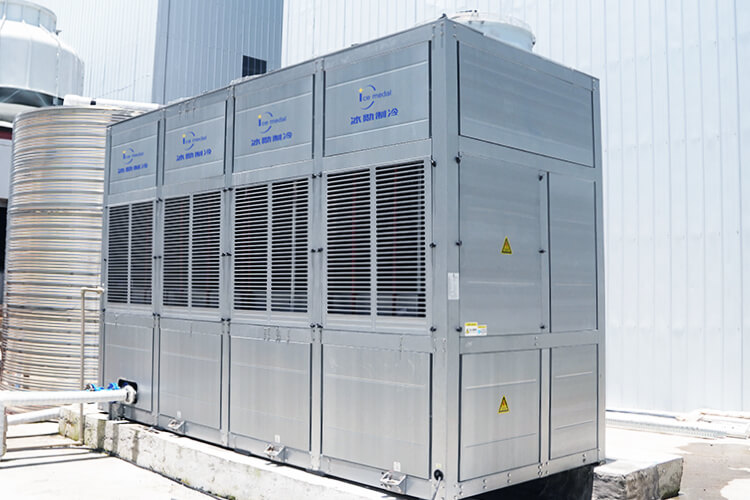

Sistema de água gelada

• Refrigerador de água de parafuso industrial, disponível em versões refrigeradas a água ou a ar para se adequar às condições do seu local.

• Tanque de armazenamento de água gelada isolado com capacidade de uso máximo de 1 a 2 horas

• Bombas de circulação (uma em serviço, uma em espera) para produção ininterrupta

• A tubulação totalmente isolada vai até o misturador da central dosadora

Medição e dosagem

• Funil de pesagem de gelo isolado equipado com células de carga de alta precisão

• Medidor de vazão de água gelada ou balança para medição precisa de água

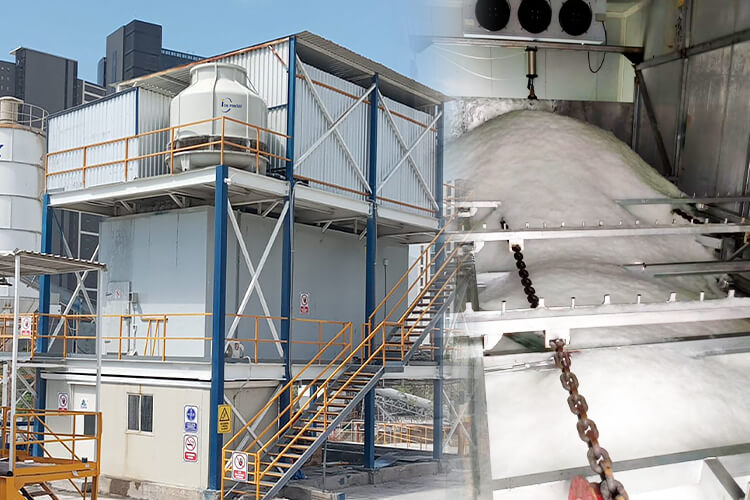

Sistema de resfriamento de concreto para uma central dosadora no México

A Icemedal recentemente colocou essa configuração em funcionamento para uma central dosadora de concreto no México. Equipamos o local com duas máquinas de gelo em flocos – uma unidade de 10 toneladas por dia e outra de 15 toneladas por dia. A caixa de armazenamento de gelo vem com um sistema de rastelo de gelo integrado, emparelhado com uma rosca transportadora que alimenta o gelo através de uma unidade de pesagem diretamente no misturador.

Respostas rápidas para perguntas comuns

1. O gelo enfraquecerá meu concreto?

   Não. Quando misturado corretamente, o gelo derretido é apenas uma mistura de água. Muitos operadores realmente notam uma melhor trabalhabilidade da mistura.

2. Isso funciona em centrais dosadoras móveis?

   Sim. Unidades em contêineres são construídas para se moverem. Eles são configurados rapidamente e funcionam igualmente bem em locais de trabalho remotos.

3. Que tipo de manutenção é necessária?

   Verificações mensais básicas: limpe as serpentinas do condensador, inspecione os transportadores quanto a desgaste, calibre os sensores e substitua os filtros dentro do cronograma.

Não deixe o calor passar por você. Contate-nos hoje para uma proposta personalizada e crie flocos de gelo comprovados + resfriamento de água gelada para sua central dosadora.
